伺服伴侶，Profinet轉DeviceNet網關通訊保障后連接伺服驅動器與西門子S7-1200PLC

在工業自動化和控制系統中，穩聯技術DeviceNet轉Profinet網關的應用場景非常廣泛，主要是因為DeviceNet和Profinet（WL-PN-DVNM）是兩種常用的現場總線協議，各自有不同的應用場合。

自動化生產線控制：在自動化生產中，使用DeviceNet連接傳感器和執行器，穩聯技術通過Profinet與上層控制系統（如PLC或SCADA）進行數據交換，實現靈活和高效的生產管理。

前景

- 自動化程度提升，推動智能制造。

- 持續降低人力成本，提高生產效率。

卡點

- 不同設備間的兼容性與互聯互通問題。

- 數據集成與實時監控的復雜性。

使用方案

- 使用DeviceNet連接各類傳感器與執行器，Profinet則用于上下位機的通訊。通過網關將數據實時傳輸，實現統一監控和管理。

一、Profinet從站與S7-1200PLC的博圖組態步驟

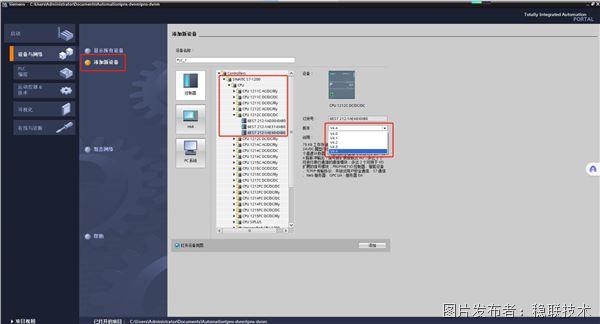

項目創建與硬件添加：開啟TIAPortal（博圖）軟件，新建項目并命名為“Servo-Control-System”，選擇對應S7-1200PLC型號（如1214CDC/DC/DC），添加至項目硬件組態界面。

網關GSD文件導入：在硬件目錄中右鍵“其他現場設備”，選擇“添加新設備”，通過“導入GSD文件”功能導入網關的Profinet從站GSDML文件，完成網關設備添加并分配唯一IP地址。

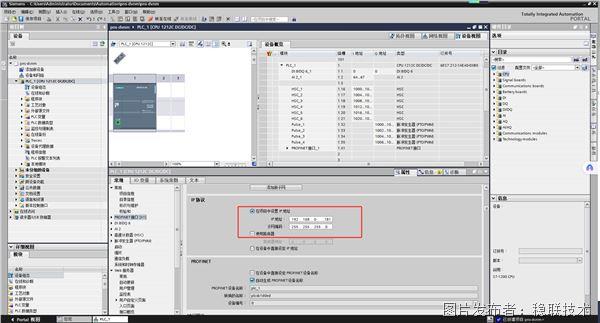

網絡拓撲配置：將網關拖拽至Profinet網絡中，與S7-1200PLC的Profinet接口建立邏輯連接，設置子網掩碼（如255.255.255.0），確保二者網絡參數處于同一網段。

I/O地址映射：雙擊網關設備，進入“屬性-輸入/輸出”界面，根據伺服驅動器的信號需求（如位置指令、使能信號、速度反饋等），配置Profinet從站的輸入字節（Input）和輸出字節（Output）地址，例如分配輸出地址PIW256-PIW260用于發送控制指令，輸入地址QW64-QW79用于接收狀態反饋。

組態下載與激活：編譯項目無誤后，通過以太網連接PLC，將硬件組態和網絡配置下載至PLC，重啟PLC使組態生效。

二、關于網關配套配置軟件的DeviceNet主站參數配置方法

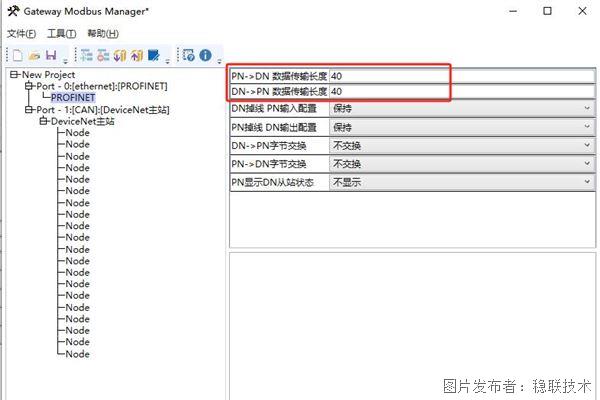

軟件連接與設備掃描：安裝網關配置軟件，通過以太網連接網關與電腦，開啟軟件后點擊“設備掃描”，選擇對應通信端口，搜索并連接網關設備。

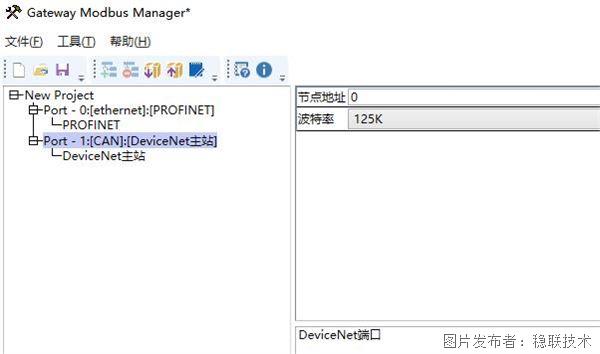

DeviceNet網絡參數設置：進入“DeviceNet主站配置”界面，設置網絡波特率（如500kbps，需與伺服驅動器一致）、主站MACID（默認0，可按需修改），啟用“自動從站檢測”功能。

從站設備添加與映射：掃描DeviceNet網絡中的伺服驅動器（如松下MSD系列），將其添加至主站設備列表，分配從站節點地址（如1-63）。在“I/O映射”界面，將伺服驅動器的控制信號（如正轉、反轉、急停）映射至網關輸出寄存器，狀態信號（如運行、故障、定位完成）映射至網關輸入寄存器，確保映射地址與博圖組態的I/O地址一一對應。

參數下發與保存：配置完成后點擊“參數下發”，將配置文件寫入網關Flash，點擊“保存配置”備份參數，避免斷電丟失，最后重啟網關使配置生效。

三、客戶視角總結

該方案通過網關實現了DeviceNet伺服驅動器與S7-1200PLC的無縫對接，無需更換現有設備即可升級控制系統。博圖組態步驟清晰，無需復雜編程，設備調試效率提升40%；DeviceNet主站配置軟件操作直觀，參數映射靈活，可快速適配不同型號伺服驅動器。實際使用中，系統響應延遲低于10ms，定位精度滿足生產需求，設備故障率降低30%，同時減少了備件庫存和維護成本，為生產線穩定運行提供了可靠保障。
