一、案例說明

1.   設置網關采集西門子PLC數據

2.   把采集的數據轉成IEC104協議轉發給其他系統。

二、 VFBOX網關工作原理

VFBOX網關是協議轉換網關，是把一種協議轉換成另外一種協議。網關可以采集西門子，歐姆龍，三菱，AB PLC，DLT645，DLT698電表，modbus rtu tcp，環保的HJ212協議，opc ua和opc da，電力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT現場總線協議，bacnet，MQTT，mysql，sqlserver數據庫。不同型號的網關支持不同的協議，具體支持的協議參考網關側面標簽上的型號。依托500多種型號的網關產品，可以實現多種不同協議之間的互聯互通。

網關連接在不同協議的設備之間，就像一個“翻譯”，把一種設備支持的協議，轉換成另一種設備支持的協議，從而實現兩個不同協議的設備之間的數據交換。工作架構如下：

三、準備工作

1.   仰科網關。支持采集西門子PLC數據，IEC104協議轉發。

2.   電腦。IP設置成192.168.1.198，和網關在同一個網段。

3.   網線、12V電源。

四、 網關采集西門子PLC數據

1.   網關可采集西門子全系列PLC的數據，包括200，200smart，300,1200,1500系列等。

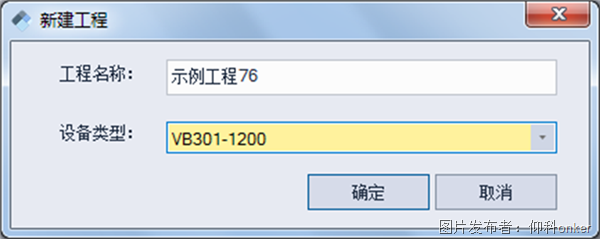

2.   安裝VFBOX Studio軟件。打開軟件后，點擊新建工程，設備類型選擇實際網關的型號?？蛇x的型號有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303-2400.

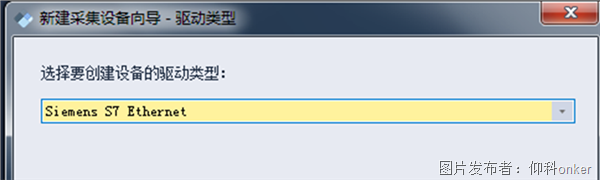

3.   點擊“新建設備”，驅動類型選擇如下：

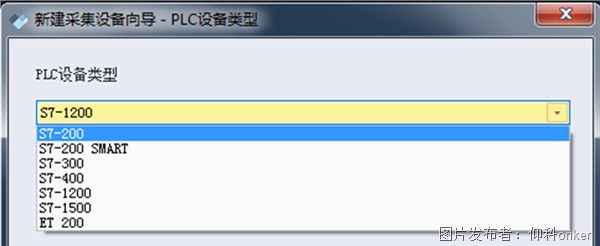

4.   選擇PLC的型號。

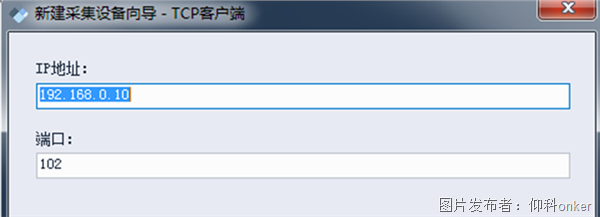

5.   輸入PLC的型號，端口號一般默認是102

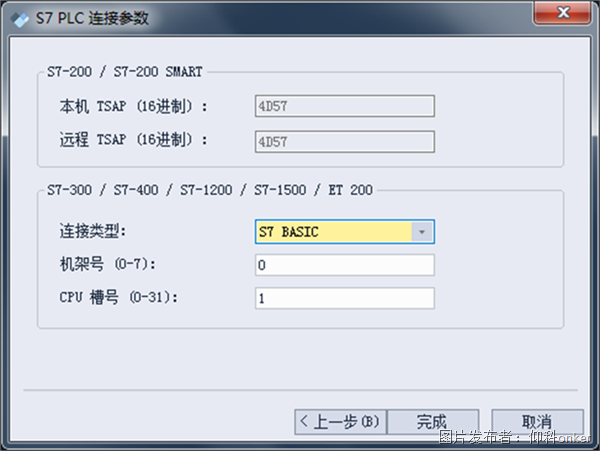

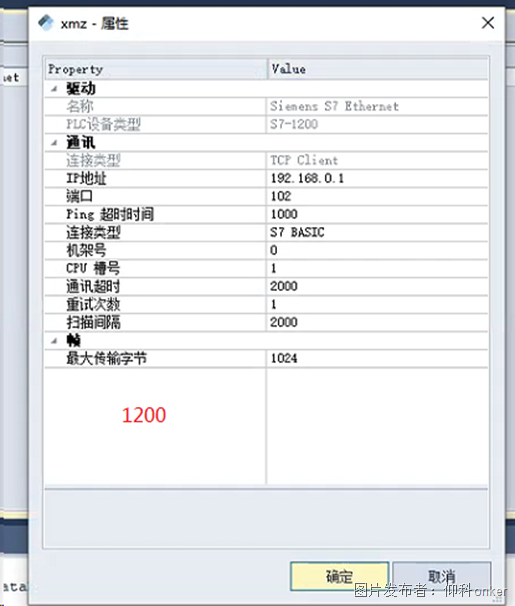

6.   輸入機架號和槽號?？墒褂媚J。1200系列槽號一般是1.

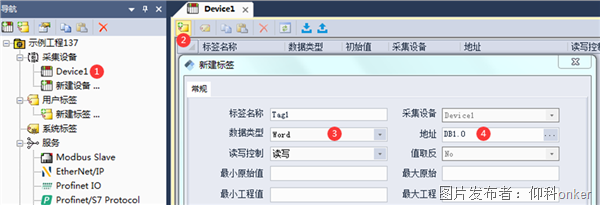

7.   添加要采集的數據。比如，要采集PLC里的某個點位的值，需要知道這個點位的地址和數據類型，分別填寫到如下的選項中。

8.   舉例，如下的點位在網關中的地址是DB96.4，數據類型是byte。

9.   舉例，如下的點位在網關中的地址是DB100.76，數據類型是float。

10.  配置完成后點擊菜單“下載”，把工程下載到網關里。

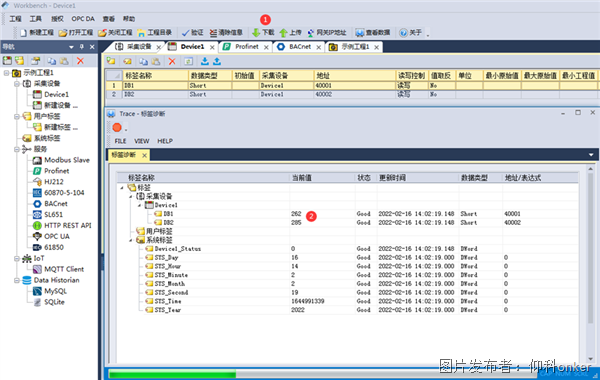

11.  點擊菜單“查看數據”，查看網關采集到的數據。

五、啟用IEC104協議轉發數據

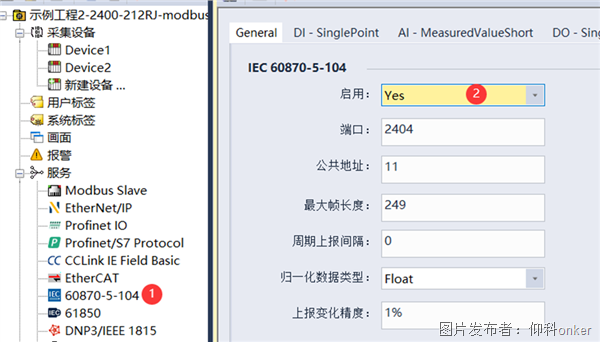

1.   啟用IEC104服務

2.   參數說明。

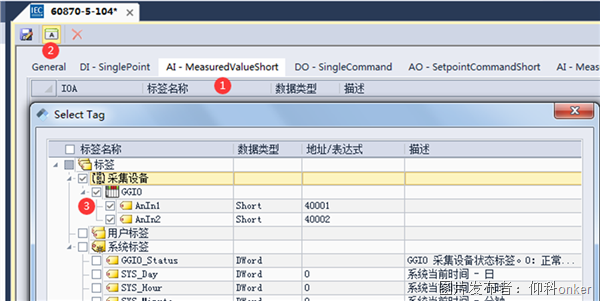

3.   添加要轉發的數據。

4.   修改點位地址信息。推薦先添加一個點位，然后手動把點位地址修改成自己需要的，然后在添加后續的點位，后續的點位會在此地址上依次累加。

5.   設置完成后，點擊菜單“下載”，把工程下載到網關中。

六、測試網關的104功能

1.   在電腦上打開PMA軟件，選擇菜單欄“文件—協議配置—IEC870-5-104規約”，從站IP為網關IP地址，主站IP為電腦IP，公共地址與VS軟件中配置一致。

2.   選擇菜單欄“運行模式—模擬主站”

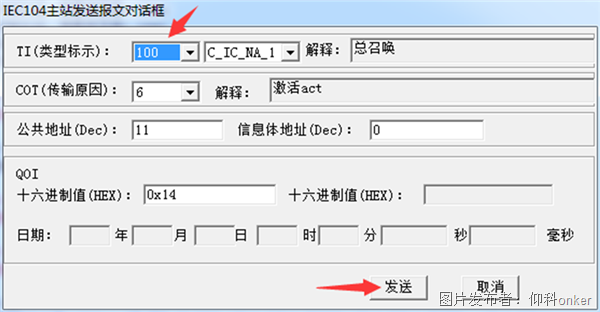

3.   選擇菜單欄“端口配置—連接”。然后選擇菜單欄“IEC104主站控制—更多報文發送”，TI選擇100，點擊“發送”。

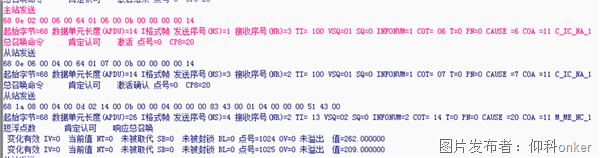

4.   可在消息框中收到網關返回的數據。

七、 網關通過4G連接104平臺

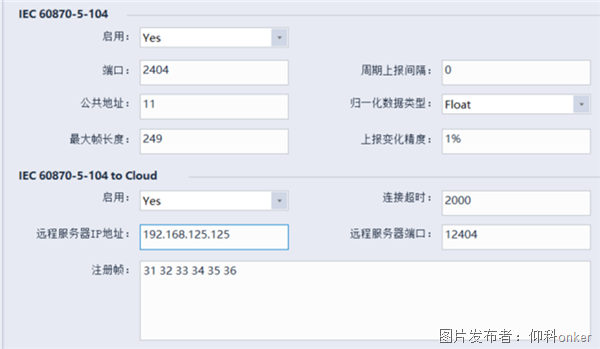

1.   網關通過4G連接104平臺，則網關作為socket的客戶端，此時需要開啟如下的“to Cloud”功能

2.   配置完成后，點擊下載，把工程下載到網關中。

八：其他說明

1.   采集1200,1500系列的PLC，如果不能采集上來數據，檢查一下CPU的槽號和機架號

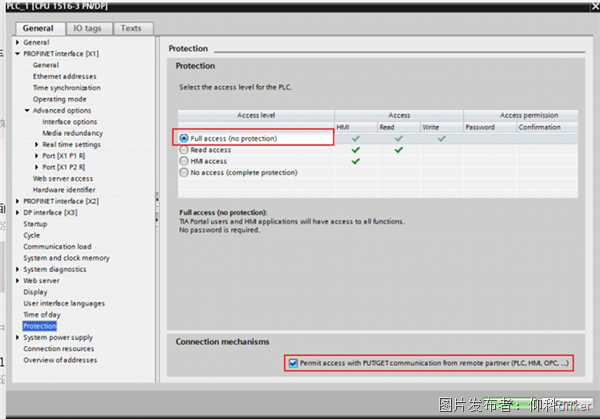

2.   采集1200,1500系列的PLC，如果不能采集上來數據，需要在PLC里開通一下的采集權限。設置完成，需要斷電重啟plc生效。

3.   英文設置如下：

九、案例總結

使用協議轉換網關可以很方便的實現不同協議的設備之間的數據轉換。大量節省了項目實施過程的時間成本，人力成本。VFBOX網關產品都是工業級品質，符合工業應用的場景。只需要簡單的參數配置，可以很快完成設備和系統之間的連接。方案優點：

1.   不需要修改設備里的程序。

2.   不影響設備原有的工作方式和功能。

3.   只需要簡單的配置就可以實現功能需求。

4.   設備長期穩定工作。

5.   網關運行架構如下
