應用背景

某電子科技公司是一家研發，生產高密度精密互連線路板（HDI）及含HDI結構軟硬結合板，主要用戶有各大消費電子廠家：蘋果，華為，小米。以及汽車電子廠家：京東方，天馬微電子，歐菲光等。

●無紙化：PCB生產過程對潔凈度要求高，需要達到ISO14644-1標準，傳統打印的紙張會有粉塵，紙屑；

●可視化：重復操作，改寫，人工易錯；

●信息化：各生產工序的數據無法實時更新，無法與MES系統互聯。

應用方案

●電子紙軟件提供API接口對接——手持機/NFC平板聯接內部——網絡對接系統更改數據——內容實時更改

●MES/ERP系統下發/修改任務令——數據通過寫卡器或讀寫頭進行傳輸更改電子紙內容——內容實時更改

應用場景

1、建立無紙化系統的基礎數據，紙質工單數據的轉移、更新均須與ERP系統進行實時數據對接。

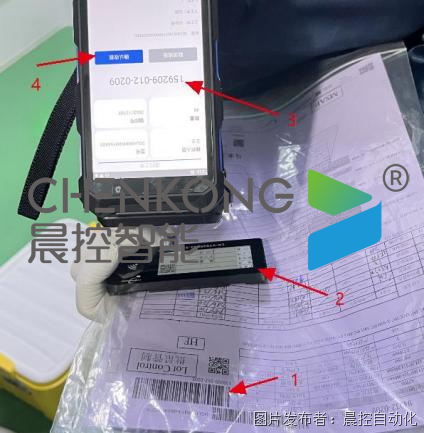

收板操作說明：

圖標1：紙質工單卡號條碼；

圖標2：待寫入數據信息墨水屏；

圖標3：RFID手持PDA閱讀紙質工單卡號數據；

圖標4：收板按鍵；

2、將紙質工單中關鍵信息寫入RFID墨水屏，將紙質工單卡數據，重要功能，用墨水屏給予呈現，潔凈室操作員工可通過墨水屏數據信息進行生產操作。

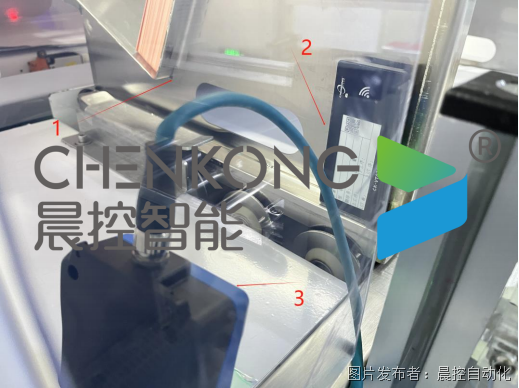

前處理上板操作說明：

圖標1：前處理上板L架；

圖標2：生產完成后無紙化系統自動消除數據信息墨水屏；

圖標3：RFID閱讀器；

RFID清屏采用二種方式：

1、自動清屏，前處理完成生產后，點擊生產完成，無紙化系統進行前處理清屏操作;

2、前處理上板為自動化上板，可對接自動化上板機構，上板完成后對接完成信息，系統自動清屏；

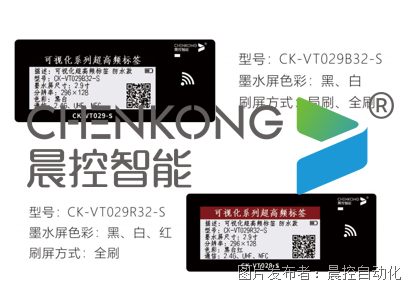

應用產品：
